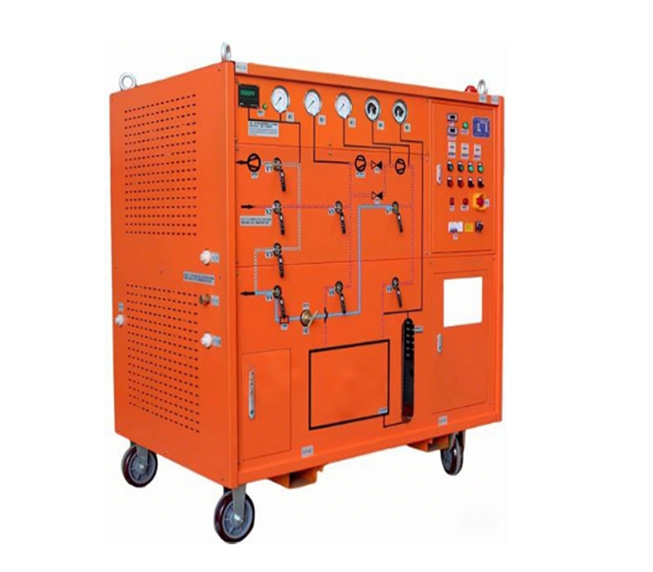

一、SF6回收充气装置
1.1产品概述
HNG-该装置主要基于物理方法对SF₆气体进行回收、净化、储存和充气操作。当进行回收操作时，利用压缩机产生的压力差，将设备（如断路器、GIS等）内的SF₆气体抽出。在回收过程中，气体经过一系列的过滤、净化部件，去除其中的水分、杂质和分解产物等。净化后的气体可以被储存到专门的储气罐中。当需要对设备进行充气时，将储气罐中的SF₆气体通过减压等操作，以合适的压力充入设备内。
1.2工作原理
该装置主要基于物理方法对SF₆气体进行回收、净化、储存和充气操作。当进行回收操作时，利用压缩机产生的压力差，将设备（如断路器、GIS等）内的SF₆气体抽出。在回收过程中，气体经过一系列的过滤、净化部件，去除其中的水分、杂质和分解产物等。净化后的气体可以被储存到专门的储气罐中。当需要对设备进行充气时，将储气罐中的SF₆气体通过减压等操作，以合适的压力充入设备内。
1.3技术参数要求
- • 抽真空系统：100 m3/h 带排气过滤器的双级真空泵,最终真空小于5x 10-1pa
- • 回收系统：SF6气体专用压缩50m³/h (在 50Hz), 50 bar
- • 负压回收系统;SF6回收的无油抽空泵50m³/h, 最终真空度小于0.1 mbar
- • 制冷液化系统：环保型制冷机组22m³/h, 液化能力150kg/h
- • 气体增压灌装钢瓶系统： 灌装能力100kg/60min
- • 最高储气压力：50bar(5Mpa)
- • 回收气体压力：初压≤10bar(1Mpa)终压≤1 mbar
- • 气体回收速度（20℃）：假设需回收的设备SF6压力为0.5Mpa，回收的速度不得低于300kg/h
- • 气体充气速度（20℃）：假设设备容积为1m3、气压初压为真空度小于1000Pa(小于1mBar)，终压为0.5MPa(5Bar),其充气时间不超过15分钟
- • 抽真空速度：对容积为1m3、初压为1bar的容器抽真空至1mbar，所用时间必须小于20分钟。抽真空至0.2mbar，所用时间必须小于50分钟
- • 设备的真空度保持：设备连接5米管后，抽真空到1mbar，在真空状态下保持30分钟，真空度值上升应小于1mbar
- • 装置的操作面板采用12寸触摸屏操作，具备中英文互换式操作面板，操作过程简单明了，装置 的各项功能均在触摸屏上操作实现，并且重要的参数如压力、SF6气体重量、真空度等也在触摸屏上显示
- • 具备自动控制功能：即实现抽真空、充气、回收的自动控制；实现无人值守的执行各种功能操作，例如：回收SF6气体时可设定气室压力≤10mbar时继续延时10分钟停机；抽真空时可设定气室真空度至0.5mbar时延时30分钟停机等等
- • 除常用的功能外，还具有以下特殊功能：1.过滤器的回收 2.过滤的抽真空3.设备内气体的抽空 4.设备的抽真空（如配有真空泵） 5.压缩机的冲洗 6.压缩机的压力测试 7.设备过压的回收8.循环净化等
- • 真空泵过压保护：初始压力：小于0.2bar最高不超过1bar，压力过高时自动停机或者无法启动
- • 装置的密封性要求：在真空泵停止运行15分钟内真空表显示不大于5mbar
- • 装置具有错相自动调整功能，紧急停机按钮等，防止异常情况发生
- • 装置采用模块化的一通多的电动阀组，提供装置的工作效率，便于维护；耐压6.4MPa，采用金属密封原理
- • 装置的主要部件如压缩机、真空泵、储气罐等均要有过压保护，且回收时，能通过设定回收气体的重量来启动或者停止回收功能，从而避免回收过量的SF6气体到储气罐或SF6气瓶中而造成的安全隐患
- • 净化干燥：回收的SF6气体经净化干燥后水分含量≤60ppm以下，油分控制：无油，尘埃控制：粒径＜1μm
- • 设备上配有3个DN20自封头连接件（VK/A 02/20型），含DN20帽盖（VK-KN-04/20T型）。 配1个DN40自封头（VK/A 02/40型），含DN40帽盖（VK-KN-04/40T型）；每个自封头都含球阀。阀门、管路连接处采用金属凹凸面密封连接，不需要密封胶圈，避免因密封圈老化而造成多通连接阀不能使用
- • 配套有真空传感器指标为PCM79的数字式真空表，显示范围0-400mbar，显示单位可以在mbar和pa之间转换，显示精度为0.1级。真空表有过压保护，最高保护压力为9bar。真空表电源采用2节9V电池，便于使用和更换；真空表要有用于连接的连接件：DN8直角弯头，DN8直通，DN8自封头
- • 配备连接管路的滚轮管盘，方便且快速盘好连接管
- • 配备独立的电源箱，安装在车辆的车厢内，提供漏电、电流过载、缺相等保护功能，接地，接触开关，可提供380V，220V电源接口，接入功率满足用户需求。配备自动电缆盘，含50米5芯10平方的电缆，并配备工业防水快速插头插座
- • 配备独立的多层工具箱以及回收装置连接管路储存箱，安装在车辆的车厢内
- • 设备连续无故障运转时间不应低于 1000h；累积无故障运转时间不应低于 5000h
- • 噪声水平：＜75dB（A）
- • 回收充气装置重量≤1000kg； 外配储气罐每组重量≤400kg
- • 回收装置工作电压：360-415V/50Hz
