1.1产品介绍
变压器光纤测温系统是一款专为变压器温度监测而设计的先进设备，旨在实时、精准地获取变压器关键部位的温度数据，保障变压器安全、稳定运行。变压器作为电力传输和分配的核心设备，运行时内部产生热量，若温度过高，会加速绝缘老化，增加故障风险，甚至引发火灾，造成大面积停电。本系统利用光纤传感技术，有效解决传统测温方式在高压、强电磁环境下的局限性，为变压器的可靠运行提供有力支持。
系统主要功能包括:实时监测变压器绕组、铁芯、油温等关键部位的温度:自动记录和存储历史温度数据，便于后续查询和分析:具备智能报警功能，当温度超过预设值时，及时发出声光报警，并通过短信、邮件等方式通知运维人员:数据处理软件提供直观的界面，展示温度变化趋势，方便用户全面了解变压器运行状态。
1.2工作原理
1.2.1荧光光纤测温原理
系统中的荧光光纤传感器内含有特殊荧光材料。当特定波长的光照射到荧光材料时，材料中的电子吸收光子能量，从低能级跃迁到高能级。在电子从高能级返回低能级的过程中，会以荧光形式释放能量。荧光的特性，如强度、寿命等，与环境温度密切相关，温度变化会导致荧光特性改变。系统通过高精度检测设备，精确测量荧光相关参数，利用预先建立的温度与荧光特性对应关系模型，经过复杂信号处理和算法计算，得出准确温度值。这种测温方式响应速度快、精度高，能及时反映变压器内部温度变化。
1.2.2光纤光栅测温原理
光纤光栅是在光纤内部形成的周期性结构，其折射率沿光纤轴向呈周期性变化。当温度变化时，光纤光栅的几何尺寸和折射率相应改变，导致反射波长发生漂移。系统检测装置精确测量反射波长变化量，结合已知的波长-温度变化关系，经简单计算得到温度变化值。光纤光栅测温技术稳定性好,可实现多点分布式测量,满足变压器不同部位的温度监测需求。
1.3系统组成
1.3.1光纤光栅温度传感
光纤光栅是一种光学无源器件，由于其具有质量轻、体积小、抗电 磁干扰、耐腐蚀以及传感测量的准确度高等优良特性，现已广泛应用于不 同结构表面或内部的温度测量，安装方式有表面安装、埋入等，主要应用 于隧道消防、开关柜测温、埋入式测温等，也被广泛应用在桥梁、大坝、 海洋石油平台、输油输气管道等大型结构及建筑，以及电力、军工、消 防、矿业、航空航天等领域大型设施或设备的精确测温。 光纤光栅作为一种传感测量元件，当外界环境温度发生变化时，光纤光栅会产生一定的应变，这将引起光纤光栅的周期和光栅折射率的变化，从而使得进入光纤光栅中被反射的光的波长发生一定的漂移，通过光纤光栅解调仪可以将光的波长变化的上传至上位机软件，上位机软件会将波长的变化转换为温度的变化并反馈给用户，实现对温度的实时监测。
1.3.2光纤光栅解调仪
光纤光栅解调仪是一款通过扫描光谱进行解调的光纤光栅解调模块。其采用动态扫描窄带半导体激光器作为光源，可在40nm的范围内进行高分辨率的光纤光栅解调，可用于温度、应力、应变、位移等的实时在线监测，具有很高的可靠性和温度稳定性。
1.3.3测温系统

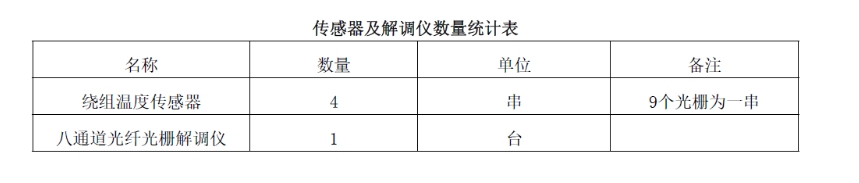

光根据客户需求，需要同时监测4台电力变压器的绕组温度，每台变压器有9个测温点，共计为36个测温点。一台光纤光栅解调仪有8个通道，可同时监测8串温度传感器，根据客户需求，每串温度传感器上可以布置9个测温点，一台解调仪便可以满足客户36个测温点的需求，除此之外解调仪还预留了4个通道，可以再增加4串传感器，方便客户后期增加测温点时使用

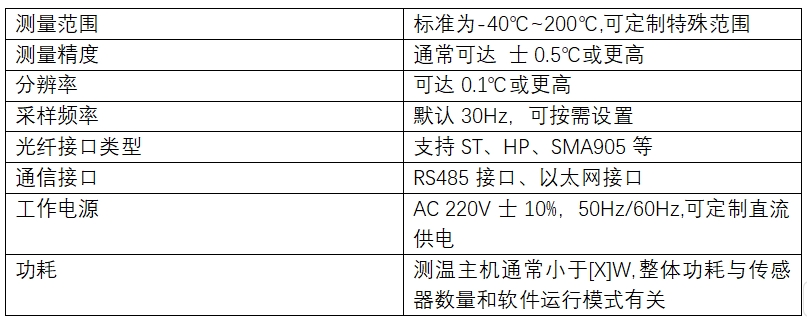

1.4技术参数
