一、变压器油色谱在线监测系统

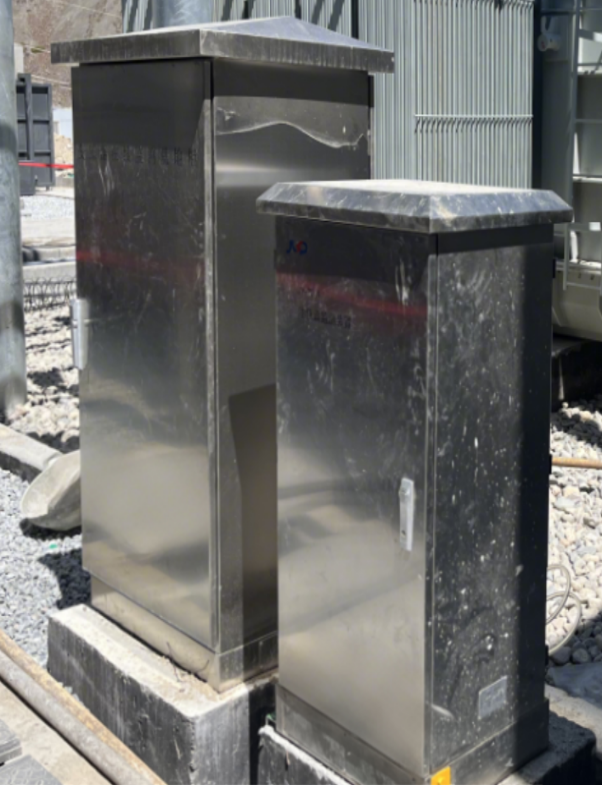

1.1产品介绍
HN-YSP 变压器油色谱在线监测系统可实现自动定量循环清洗、进油、油气分离、样品分析，数据处理，实时报警；快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。该系统作为油色谱在线监测领域的新一代产品，将为电力变压器实现在线远程分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。
HN-YSP 变压器油色谱在线监测系统可由现场监测主机独立完成，现场监测主机包含色谱数据采集处理模块、油气分离模块、气体检测模块、气源模块等四个高集成模块和辅助单元组成。其中色谱数据采集处理模块包含数据采集单元、现场控制处理单元、通讯控制单元及61850规约通讯等；油气分离模块包含油样循环采集单元、油样定量单元、油样处理返回单元、脱气集气单元等；气体检测模块包含气体分离单元、恒温恒流控制单元、气体检测单元等；气源模块包含产气单元、储气单元、净化单元、压力控制和报警单元等；辅助单元包括置于变压器接口、油管及通信及电源电缆等。
1.2工作原理
HN-YSP 变压器油色谱在线监测系统工作时，先利用油样采集单元进行油路循环，处理连接管道的死油，再进行油样定量；油气分离单元快速分离油中溶解气体输送到六通阀的定量管内并自动进样； 在自产载气推动下，样气经过色谱柱分离，顺序进入气体检测器；数据采集单元完成 AD 数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过 100M 以太网接口将数据上传至数据处理服务器或通过通信协议直接上传到省公司后台，也可由监测与预警软件进行数据处理和故障分析
1.3产品功能优势
- • 在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增长率
- • 定量清洗循环取样方式，真实地反应变压器油中溶解气体状态
- • 油气分离安全可靠，不污染，排放和不排放变压器油可由用户自己选择
- • 采用专用复合色谱柱，提高气体组分的分离度
- • 采用进口特制的检测器 ，提高烃类气体的检测灵敏度
- • 高稳定性、高精度气体检测技术，误差范围为 ± 10%
- • 成熟可靠的通信方式，采用标准网络协议，支持远程数据传输
- • 数据采集可靠性高，采用过采样技术Δ－∑模数转换器，24位分辨率，自动校准
- • 多样的数据显示及查询方式，提供报表和趋势图，历史数据存储寿命为10年
- • 环境适应能力强，成功应用于高寒、高温、高湿度、高海拔地区
- • 抗干扰性能高，电磁兼容性能满足 GB/T17626 与 IEC61000 标准
- • 提供有两级报警功能，报警信号可远传
- • 开放的数据库，可接入电力系统局域网

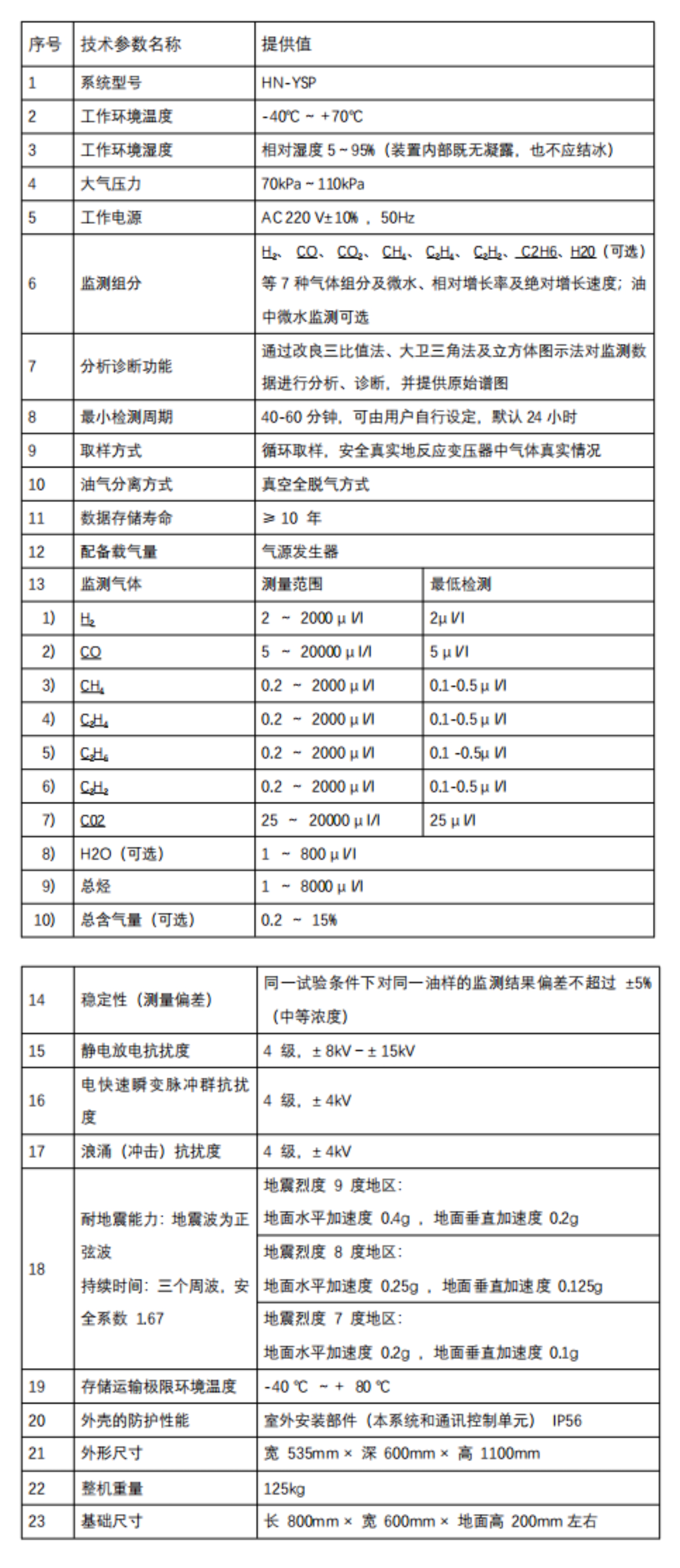

1.4技术参数
二、变压器油光谱在线监测系统
2.1产品介绍
变压器油光谱在线监测系统通过对变压器绝缘油中溶解的特征气体种类和含量进行初步分析，能够帮助判别变压器内部是否存在潜伏性隐患，还可以预测性的判断出故障的性质，区分过热性故障和放电性故障。是检测变压器健康状态的重要设备。 国内首次将可调谐半导体激光吸收谱法（TDLAS）技术应用于变压器油中全组分气体（标配C2H2、CH4、C2H4、C2H6、CO、CO2、H2），选配（微水）的全量程在线检测，系统测量精度0.1ppm，可完全替代离线检测设备，装置抗干扰性强，可在-40℃至85℃安装使用。 和传统的气相色谱分析仪比较，本装置设计了领先的“负压-恒温-动态顶空平衡”法进行油气分离。对于变压器监测来说，油气分离环节十分关键，是实现监测的前提，本装置采用动态顶空法的脱气方法，操作和装置相对简单，更适用于在线设备；而且脱气时间短，重复性好，能够满足在线检测的要求。
2.2产品优势

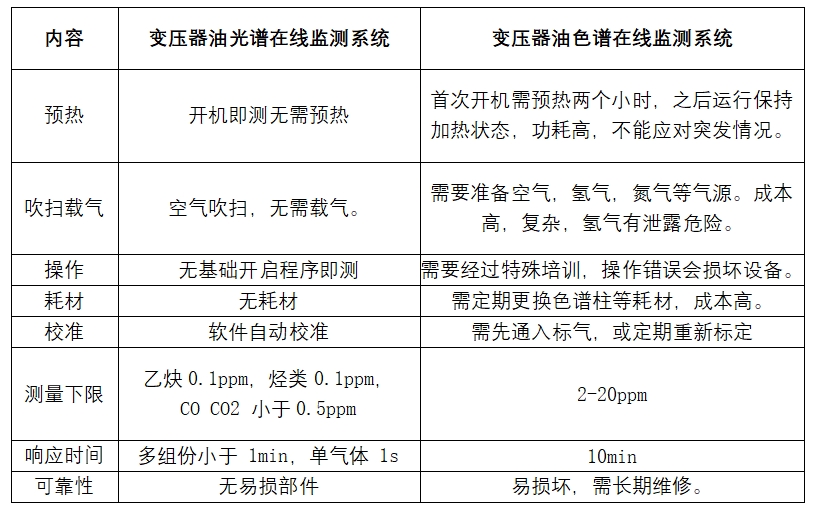

变压器油光谱在线监测系统与传统油色谱在线监测系统对比

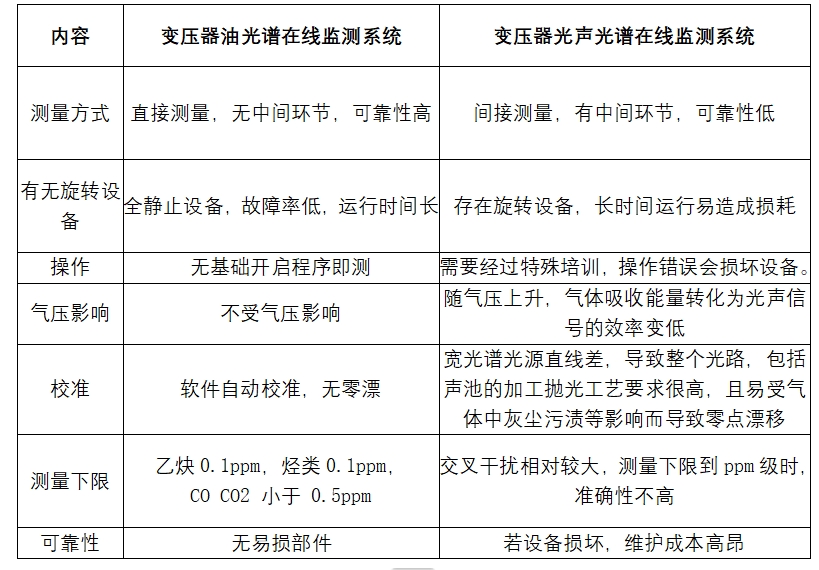

变压器油光谱在线监测系统与光声光谱在线监测系统对比
2.3产品参数
2.4安装方式

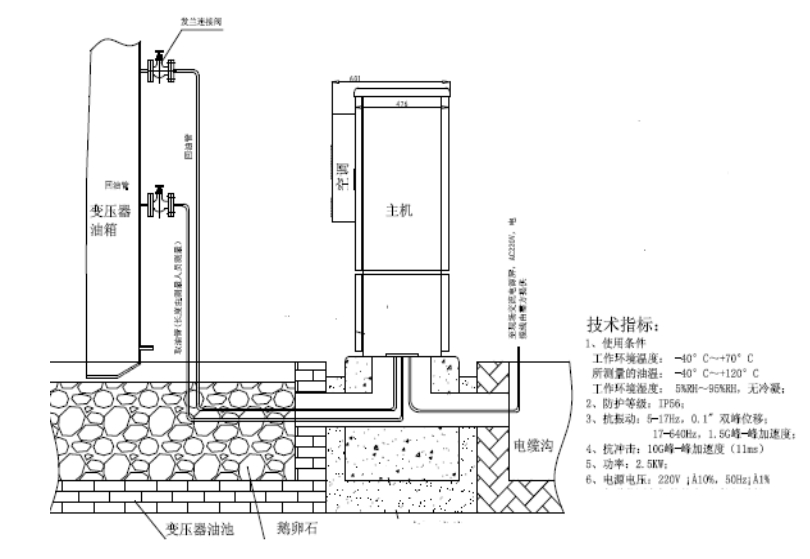

油光谱装置固定在主变取油口附近，采用配装三通阀从主变取油口取油，检测完成后，脱气后的变压器油从主变回油口回到主变。装置电源为220V,就近取电。装置可采用RS485、IEC61850、TCP/IP、物联网等方式实施通信。装置软件可分析气体变化趋势并显示检测结果跟故障判断结果。界面操作简单，数据可生成并下载。 装置适用于110kV、220kV、330kV、500kV、750kV等各电压等级油浸式变压器、电抗器、互感器。
