1.1系统组成

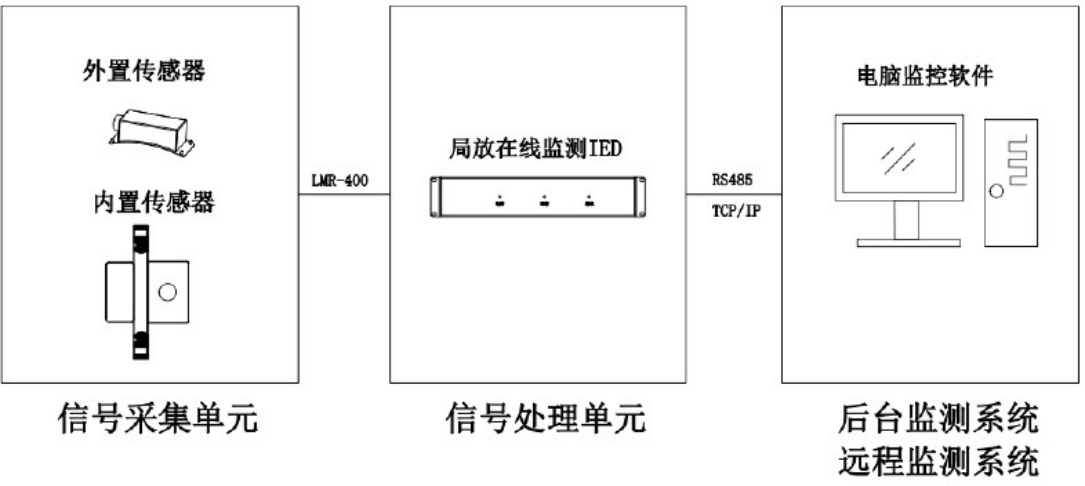

GIS局部放电在线监测系统由内外置特高频传感器、局放监测IED数据处理单元和后台计算机组成，多个主IED可以 构成监测网络，同时对整站设备进行局放在线监测。根据现场实际需求，可选配内置式传感器或外置式传感器，检测GIS内部局放产生的特高频电磁波信号。
1.2系统特点
•特高频传感技术，避开低频噪声干扰，有效提高信噪比； •支持多种GIS内/外置特高频局放传感器； •超高速检波技术，可有效捕捉特高频信号的时域特征； •多个传感器在不同位置进行检测，全面了解设备内部的放电情况，并能通过比较传感器之间的信号对缺陷位置 进行定位； •提供噪音传感器、信号脉冲识别、特征谱图分析等多种抗噪手段，最大限度抑制各种干扰； •局域网内组成监测网络，实现所有传感器的同步采集； •使用数据统计和智能诊断技术，对所有历史信号进行分析，给出高可信度的诊断结论并给出相关维护建议。

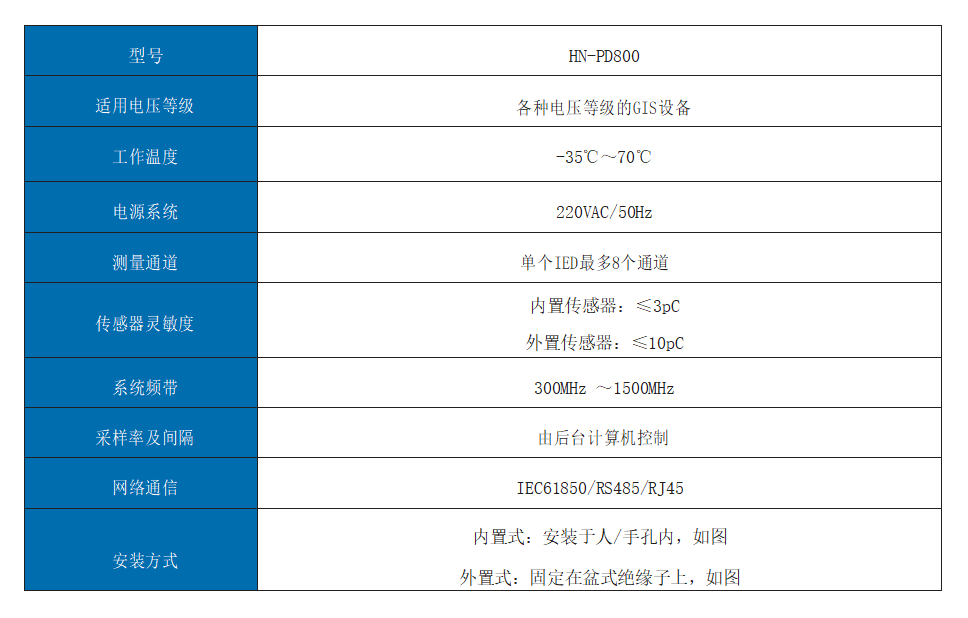

1.3技术指标
