一、变压器局部放电监测装置

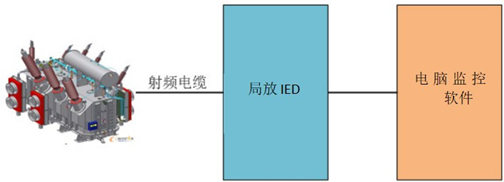

1.1系统组成
局部放电已经成为电力变压器绝缘劣化的重要原因，因而局部放电的监测和评价也就成为绝缘状况监测的重要手段。局部放电的监测都是以局放所产生的各种现象为依据，通过能表述该现象的物理量来表征局放的状态。

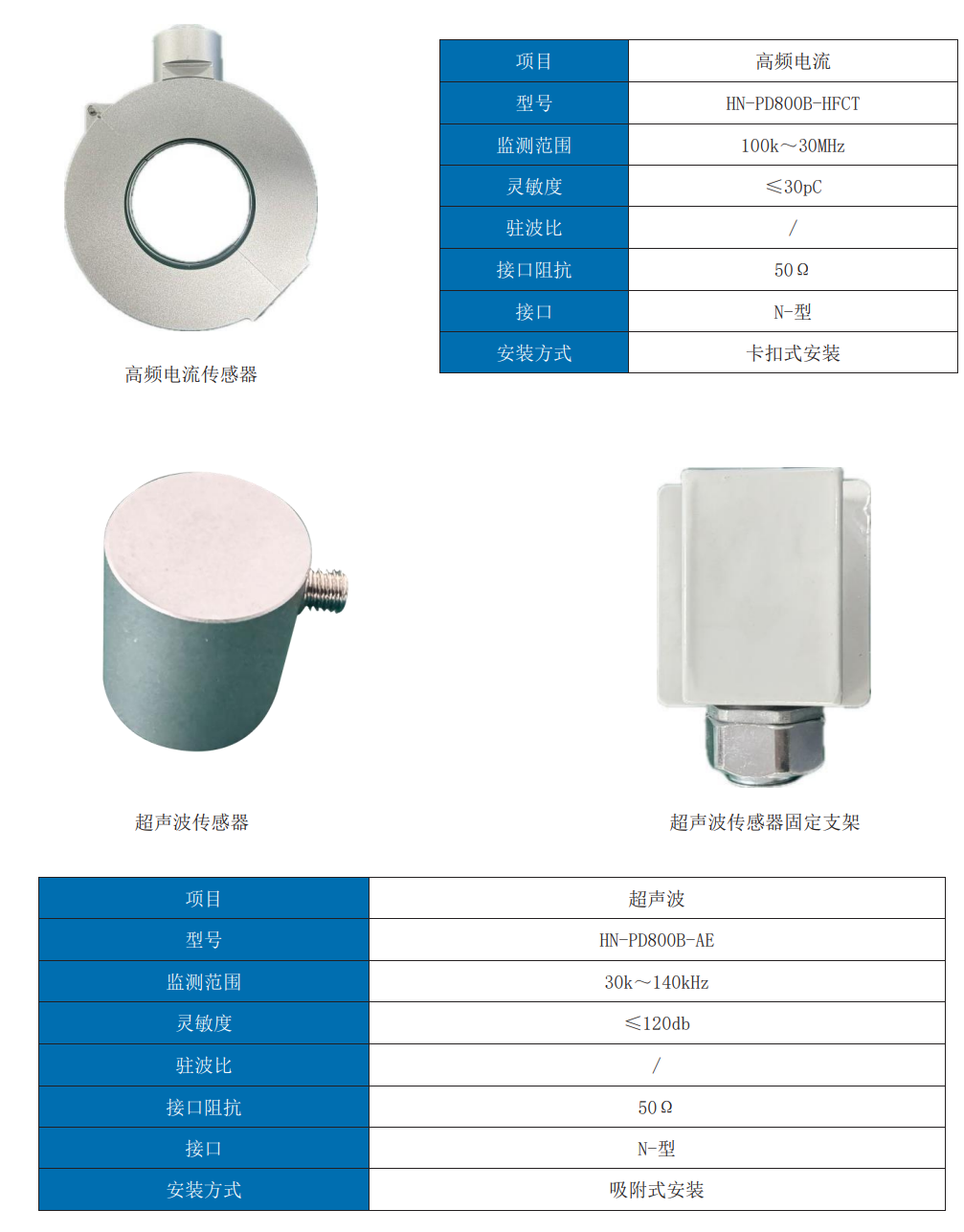

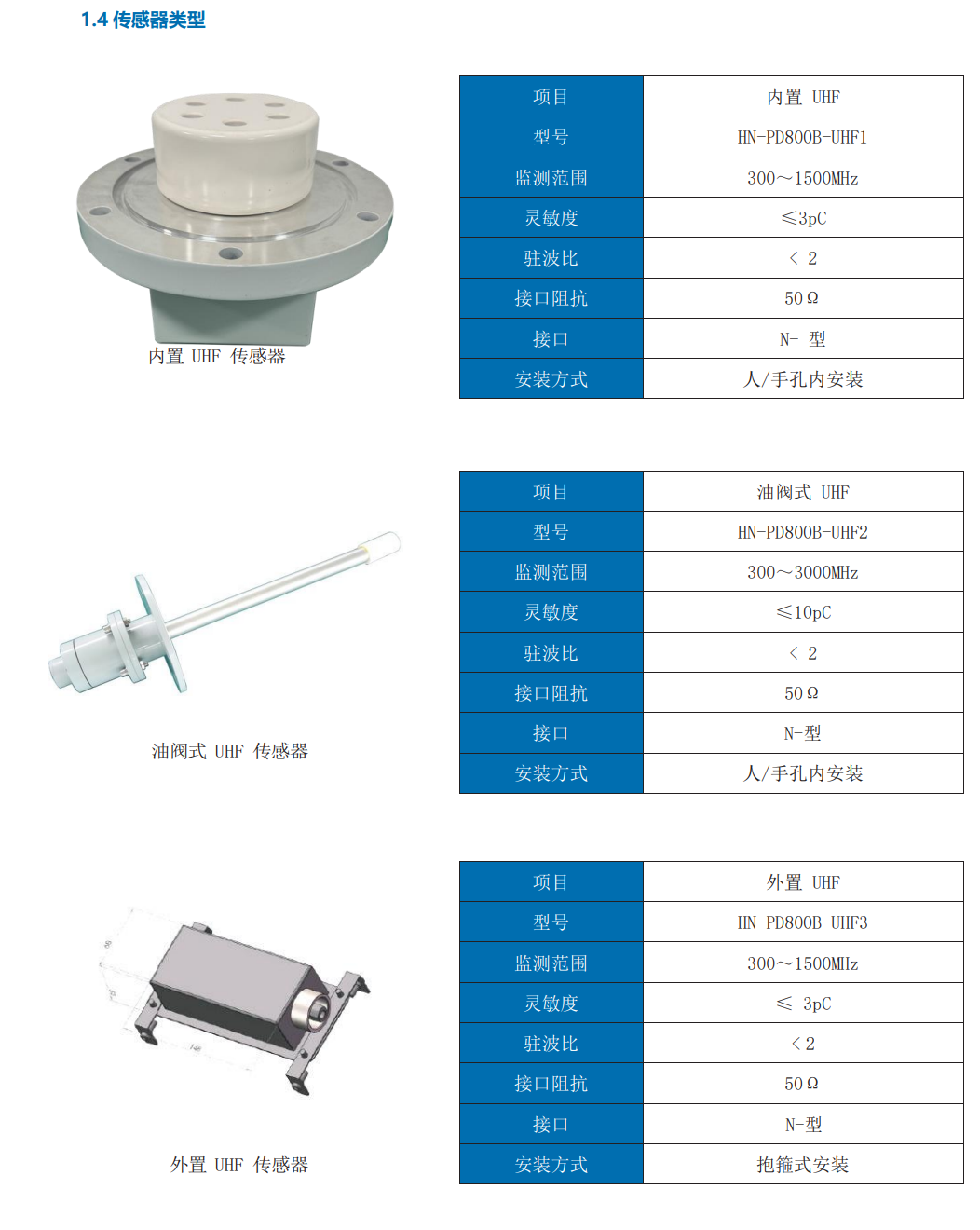

变压器局放监测装置可采用特高频、超声波、高频电流等检测方法实现局部放电检测，通过后台的智能诊断系统，对局放信号进行分析处理，判断相关缺陷类型，并显示相关放电特征数据。传感器结构设计精巧，安装不改变变压器原有结构，不影响其正常运行。
该系统配有专家软件系统，可监测放电量、放电相位、放电次数等基本局部放电参数，并显示相关放电谱图， 同时采用了数据库的方式记录相关参数，可实现远程通讯。
1.2系统特点
- • 特高频传感技术，避开低频噪声干扰，有效提高信噪比；
- • 超高速检波技术，可有效捕捉特高频信号的时域特征；
- • 多个传感器在不同位置进行检测，全面了解设备内部的放电情况，并能通过比较传感器之间的信号对缺陷位置进行定位
- • 提供噪音传感器、信号脉冲识别、特征谱图分析等多种抗噪手段，最大限度抑制各种干扰；
- • 局域网内组成监测网络，实现所有传感器的同步采集；
- • 使用数据统计和智能诊断技术，对所有历史信号进行分析，给出高可信度的诊断结论并给出相关维护建议。

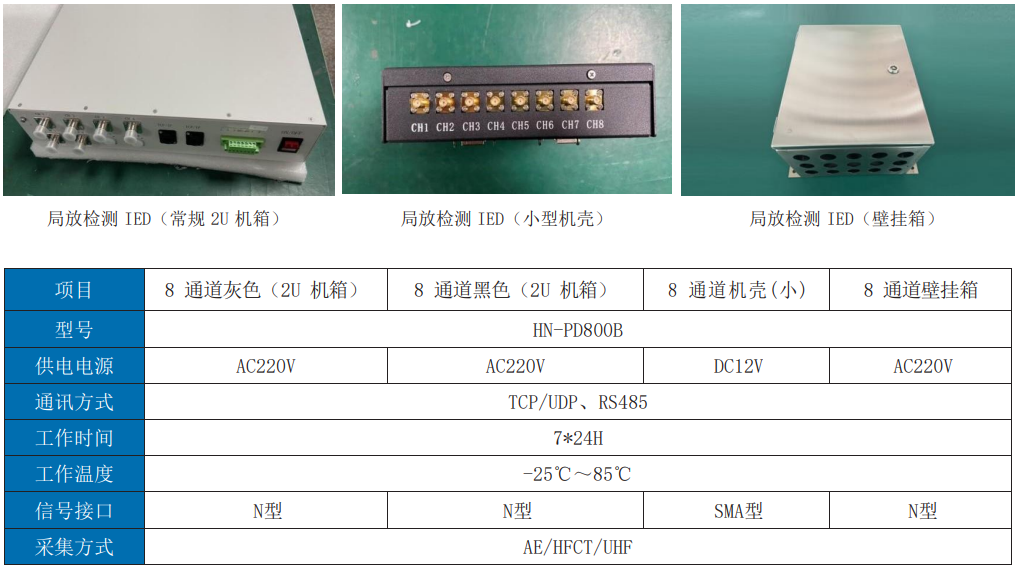

1.3局放IED类型

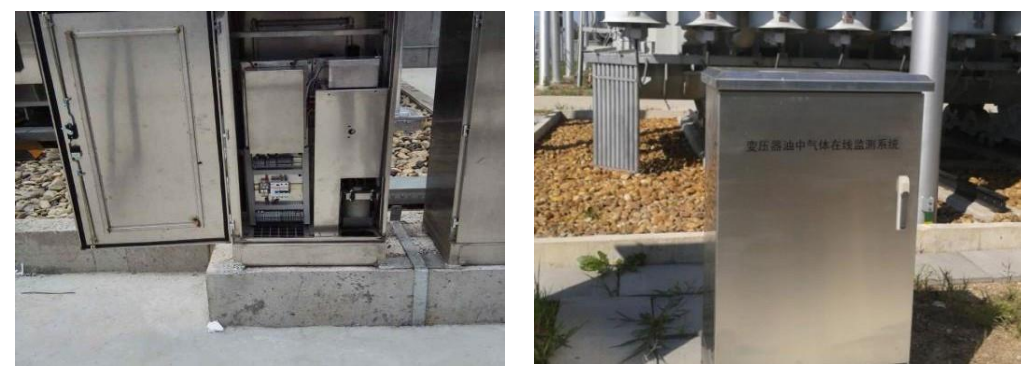

二、变压器油中溶解气体监测装置
2.1 系统原理
本装置能检出变压器油中 H2、CO、CH4、C2H6、C2H4、C2H2、CO2 ( 也可增加对O2气体的监测 )及微水的浓度测量值；能上传故障及浓度越限等报警信号；可以上传单次组份测量的色谱图形数据；可实现修改采样周期， 报管阀值及启动测量等功能。
工作原理：首先进行充分的油循环，保证所取分析的油样能反映变压器内部的真实油样；变压器中油样通过充分的循环后再获取少量油样，进入油气分离装置，由真空装置抽取真空将特征气体与被检测油样分离，被分离后的特征气体进入色谱柱进行气体组分的分离，在载气的推动下经过气体传感器，将气体浓度值转换成的电压信号，此电压信号通过高精度 A/D 转换器转换成数字序列信号，并通过网络上传到后台控制系统进行详尽的分析、储存和显示。
2.2 系统特点
- • 采用的微型TCD传感器，检测灵敏度和稳定性方面比较好
- • 采用压缩空气做载气，无需要定期更换载气，使用方便
- • 传感器结构上加了微型恒温装置，有效克服环境温度变化对测量的影响
- • 可选配机柜空调，即使在高温和严寒的环境也能很好工作
- • 先进的真空动态顶空脱气技术，油中组份经过多次萃取，脱气效率高
- • 特有的色谱柱自动活化技术，大大延长色谱柱的使用寿命
- • 全方位的状态监控，系统的运行状态和各种工况实时上传

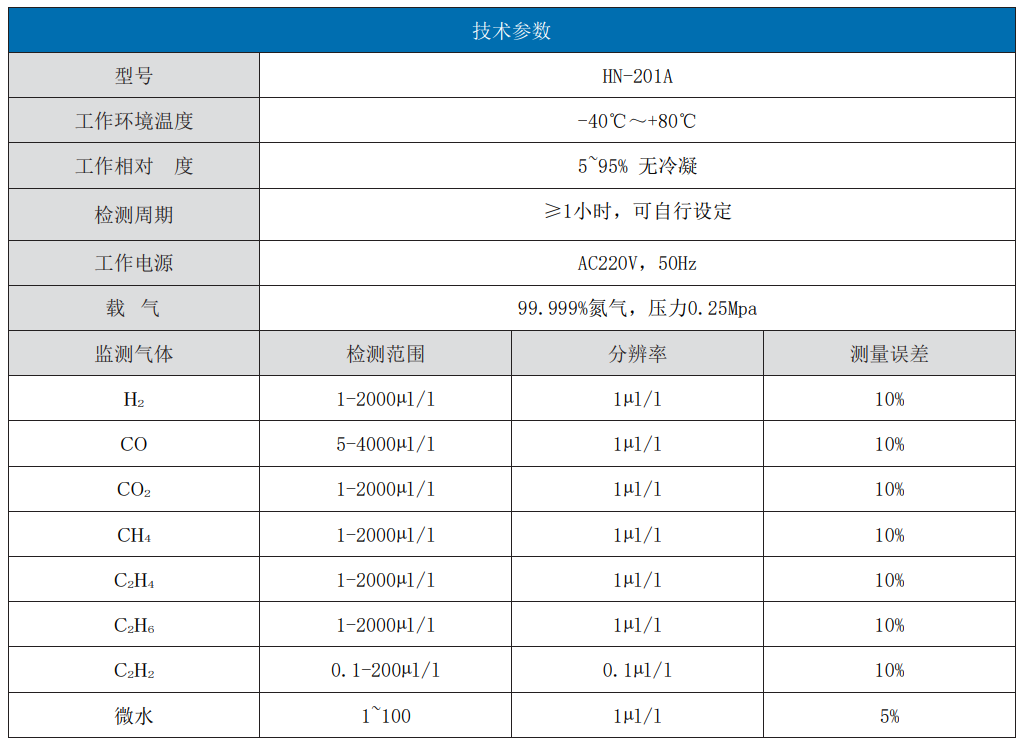

2.3 技术参数
三、变压器铁芯接地电流在线监测装置
3.1 系统原理

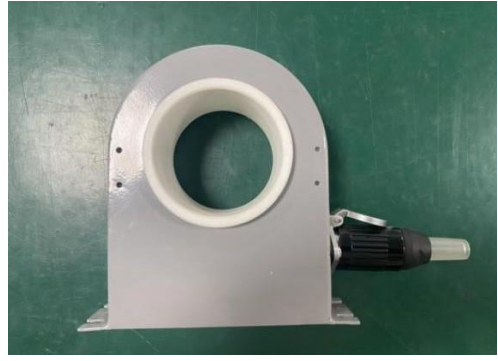

系统采用高精度穿心式传感器将铁芯及夹件上的接地电流信号转换为电压信号，通过IED处理单元调理电路，将电压信号转换为数字信号传输进入后台
3.2 系统特点
- • 采用穿心式互感器，与二次回路隔离，安全性高；
- • 采用就地测量，数字传输方式；
- • 需停电安装；

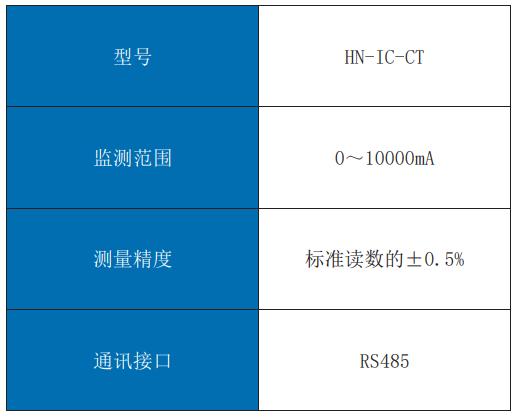

3.3 技术参数
四、变压器套管绝缘在线监测装置
4.1 系统原理

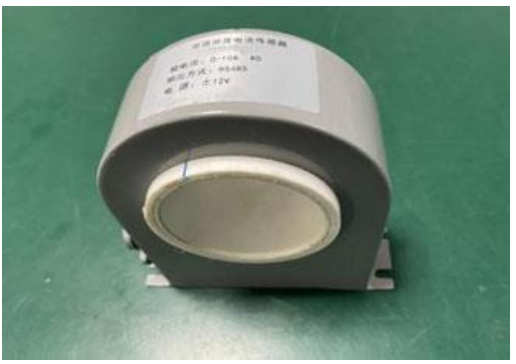

我们研发变压器套管在线监测装置，实现对主变的高压侧三相套管和低压三相套管的绝缘状态在线监测。装置由末屏适配器、末屏电流引下线、零磁通互感器CT、电流监测电路、PT电压监测模块、IED主机组成。系统软件采用 IEC61850规约，通讯传送变压器套管绝缘状态量相关的末屏电流、介损tgδ和电容量等数据到在线监测后台。
在末屏接口上安装有接地保护功能的末屏适配器，在主变下方安装末屏引下装置箱，箱体内汇集三相套管的末屏电流信号， 同时箱体内装有穿心测量方式的零磁通电流互感器和电流监测电路，实现末屏电流的数据采集。
4.2 系统特点
- • 末屏适配器，针对变压器套管末屏泄漏电流信号的引出测量，在不改变套管末屏主体结构的前提下，根据不同套管的末屏结构提供配套的末屏适配器，并设计防开路功能，保护变压器运行安全；
- • 在每相套管的末屏接地顶针螺口安装一个末屏适配器，适配器内部有防末屏开路的接地保护电路，整个末屏适配器及引线具有良好的密封、防水功能。
- • 三相套管的末屏适配器采用铠装屏蔽电缆线，引出末屏电流回路集中到末屏引下装置箱中，箱体内安装了三相零磁通电流互感器CT和电流监测电路。
- • 装置集成PT电压监测功能，由IED主机采用通讯总线控制套管末屏电流和 PT电压的同步采集，实现套管电流、介损和电容量的在线监测。

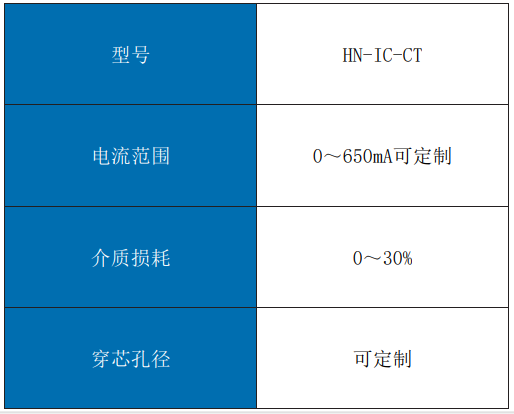

4.3 技术参数
